Proje Hakkında

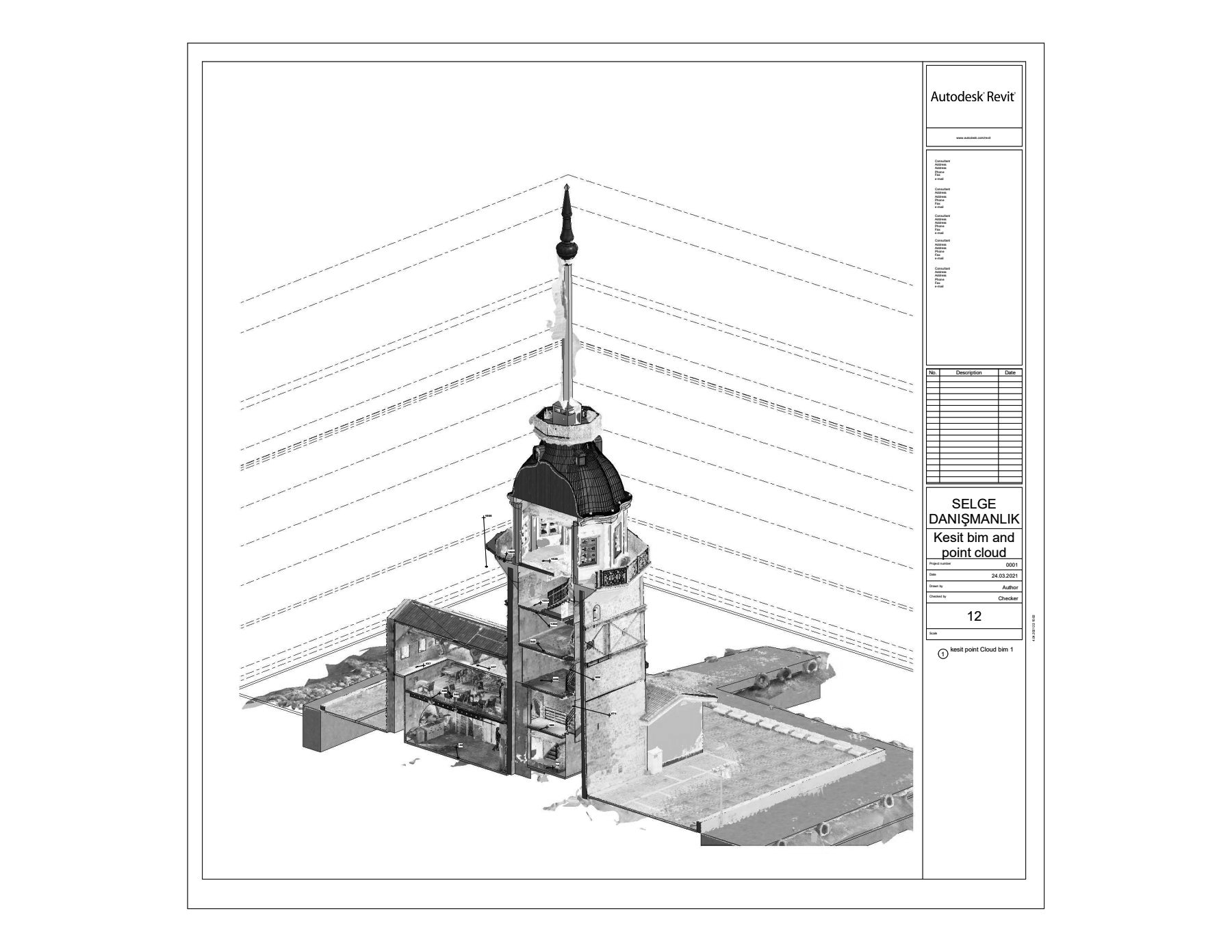

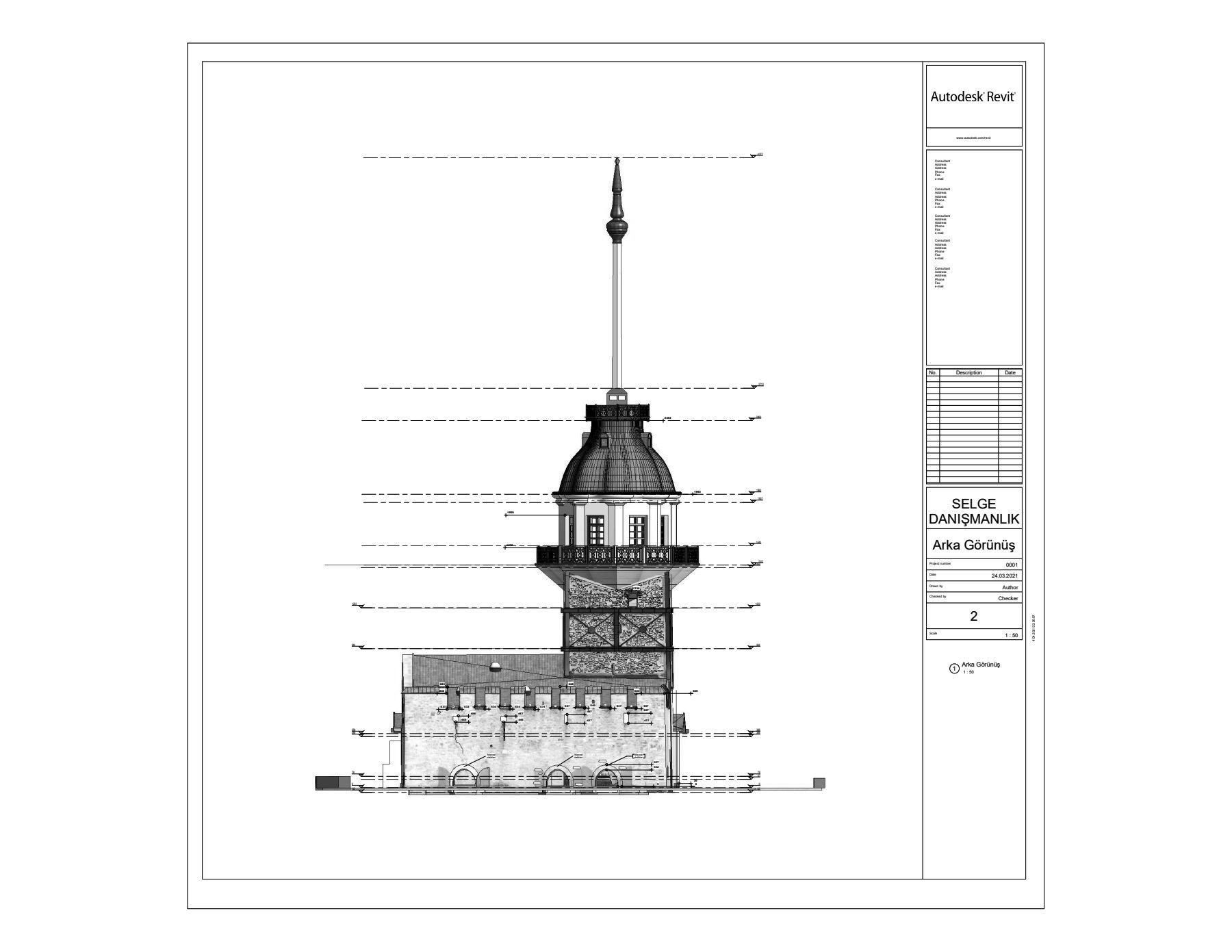

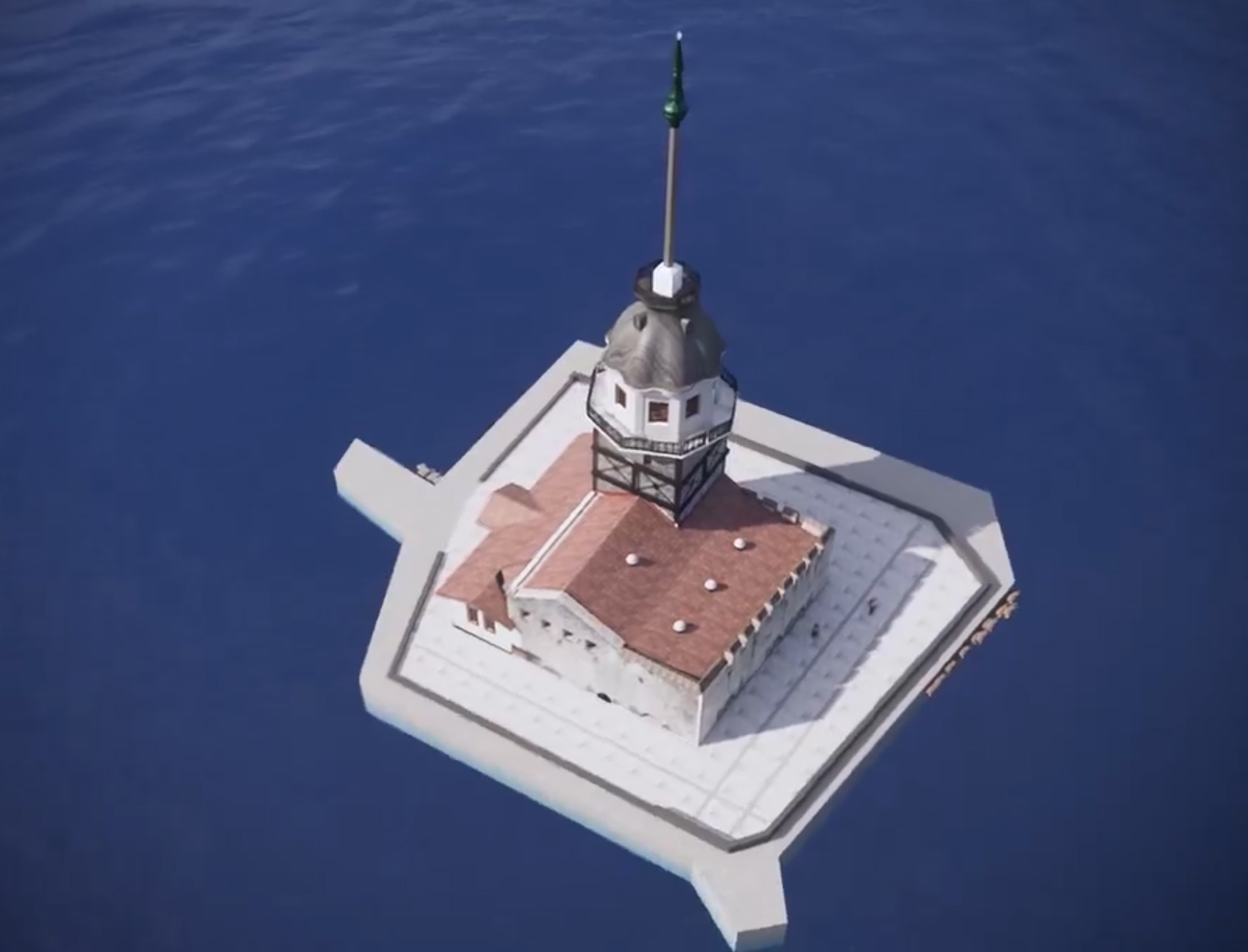

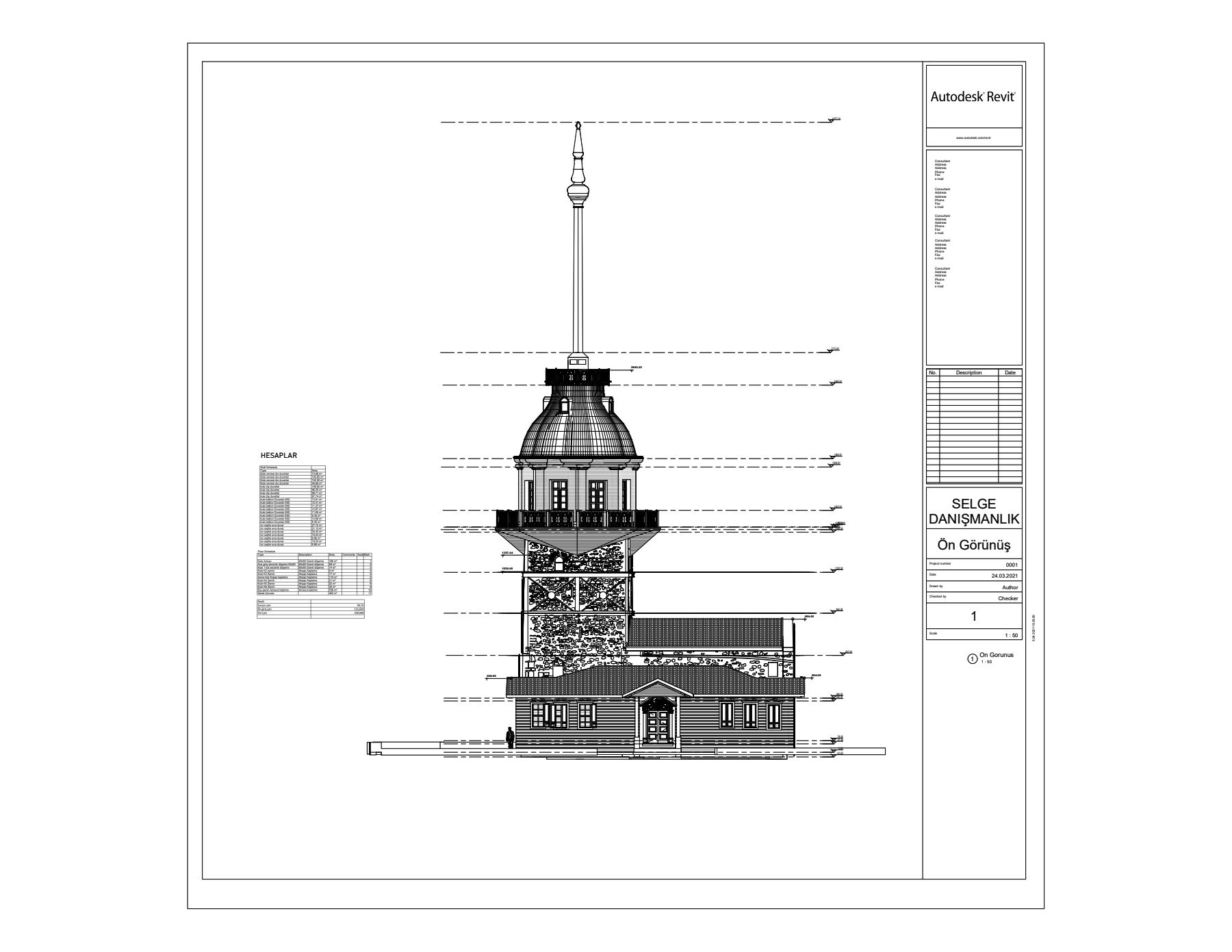

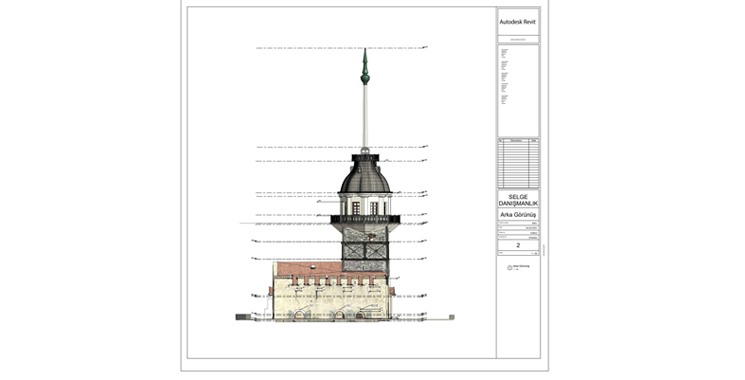

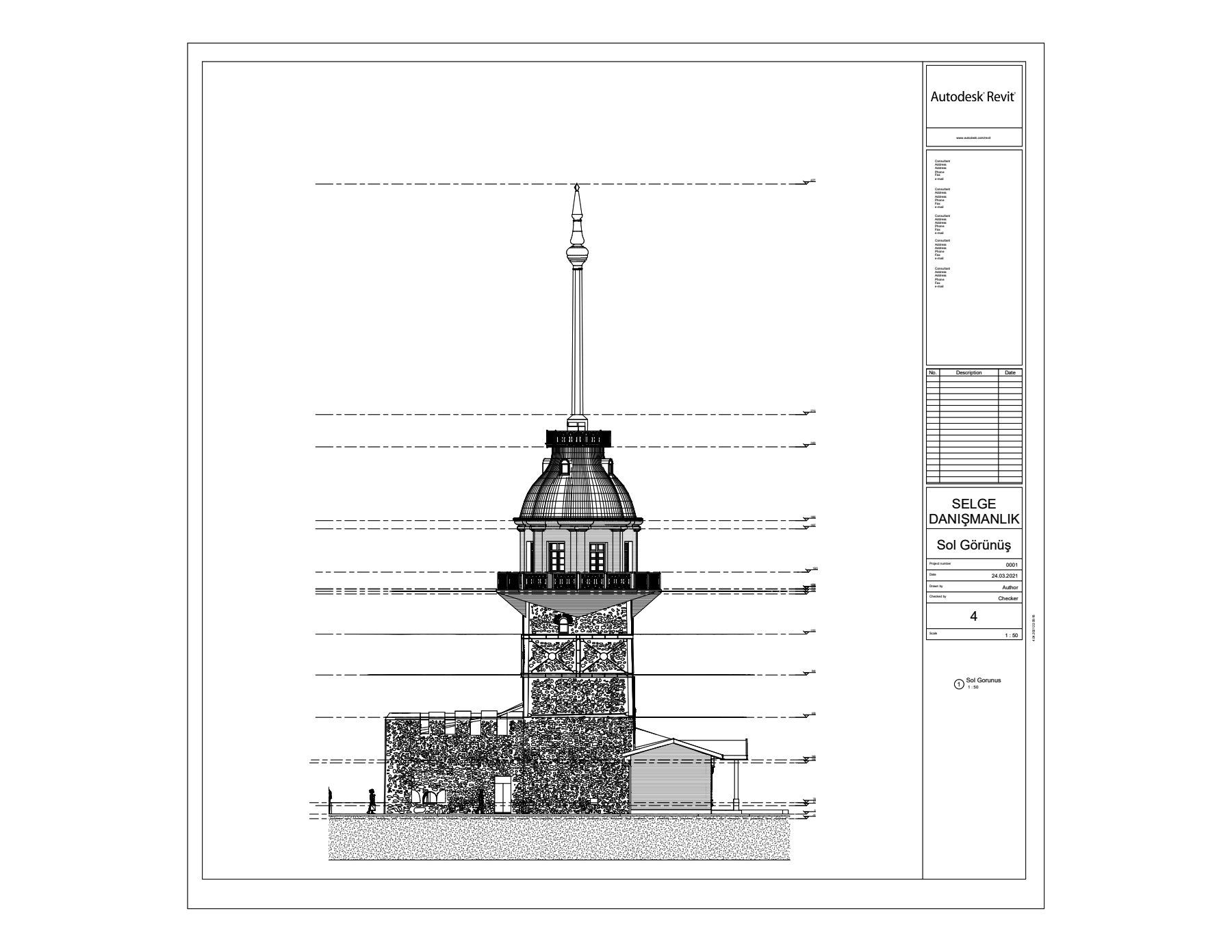

Kız Kulesi | Rölöve ve BIM Modelleme (Revit) ilk defa Kültür Bakanlığı için bim programı ile çalışıldı Bu çalışma kapsamında İstanbul’un simge yapılarından Kız Kulesi’nin rölöve üretimi gerçekleştirilmiş, ardından elde edilen veriler doğrultusunda Revit ortamında BIM modeli oluşturulmuştur. Proje sürecinde yapının mevcut durumunun doğru şekilde belgelenmesi ve dijital ortama taşınması hedeflenmiştir. Rölöve Çalışması Rölöve sürecinde yapının mimari karakterini yansıtan tüm ana öğeler detaylı biçimde ele alınmıştır. Bu kapsamda: Yapının plan, kesit ve görünüşleri mevcut durumu yansıtacak şekilde hazırlanmıştır. Cephe elemanları, kat kotları, açıklıklar (kapı/pencere), duvar kalınlıkları gibi ölçülebilir bileşenler dokümante edilmiştir. Yapının tarihi dokusu ve geometrisi korunarak ölçüye dayalı çizim standartları uygulanmıştır. Çizimler, hem arşivleme hem de dijital model üretimi için kullanılabilecek doğrulukta geliştirilmiştir. BIM Modelleme (Revit) Rölöve çıktıları temel alınarak Revit üzerinden 3B BIM modeli hazırlanmıştır. Modelleme sürecinde amaç; yapının yalnızca görsel olarak temsil edilmesi değil, aynı zamanda yönetilebilir ve geliştirilebilir bir dijital yapı verisi oluşturulmasıdır. BIM modeli kapsamında: Yapı katmanlı mimari sistem mantığıyla (duvarlar, döşemeler, çatı, merdiven vb.) modellenmiştir. Mimari bileşenler parametrik olarak tanımlanmış ve proje gereksinimlerine uygun hale getirilmiştir. Model, plan–kesit–görünüş üretimine elverişli şekilde organize edilmiştir. Çalışma çıktıları; restorasyon, analiz, sunum ve proje geliştirme süreçlerinde kullanılabilecek şekilde düzenlenmiştir. Proje Kazanımları Bu çalışma ile Kız Kulesi’nin mevcut durumunun doğru biçimde belgelenmesi sağlanmış, aynı zamanda yapı dijital ortamda BIM tabanlı bir model ile sürdürülebilir biçimde temsil edilmiştir. Üretilen içerikler, ilerleyen süreçlerde yapılabilecek bakım/onarım, restorasyon, raporlama ve görselleştirme çalışmaları için güçlü bir altyapı sunmaktadır.
Hizmet Kapsamı
- Rölöve
- Tarama
- Bim
- Danışmanlık / Proje Yönetimi
